系统组成

石灰石/石灰-石膏脱硫系统由吸收浆液制备系统、烟气吸收及氧化系统、脱硫副产物处理系统、脱硫废水处理系统、电气控制和在线监测系统等构成。详见工艺流程图。

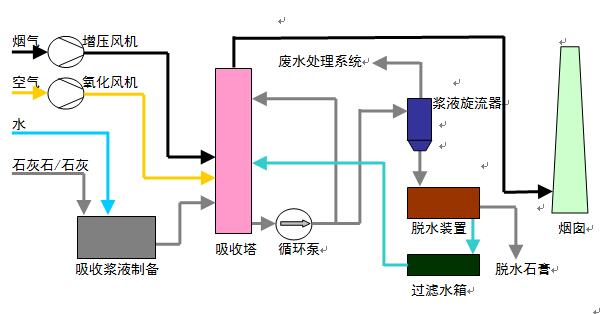

工艺流程

工艺过程

   烟气经增压风机进入吸收塔（吸收塔底部为浆池），与来自循环泵送入的浆液接触并被除去SO₂。新鲜的浆液不断地加入到吸收塔底部的浆池中。被洗涤后的烟气经塔内除雾器除雾后进入烟囱外排。

空气经氧化风机送入吸收塔底部的浆液中，将CaSO₃强制氧化氧化成CaSO₄，通过循环泵将浆液送入浆液旋流器，分离出浆液中的水，送入废水处理系统；浆液旋流器的底流进入脱水装置，经脱水后即为脱水石膏。脱水装置脱出的水，经过滤后送入吸收塔回用。

主要特点

1) 工艺成熟，运行可靠，工业（尤其在燃煤电厂锅炉的烟气脱硫）上应用广泛。

2) 脱硫剂价廉，资源丰富。脱硫效率可达95%。

3) 脱硫副产品可利用。

4) 脱硫过程中有废水产生，废水需经处理后方可外排。

5) 出吸收塔的烟气湿度较大，烟气有腐蚀性，吸收塔及其以后的设备、管道、烟囱等均需进行防腐处理。
