系统组成

干法脱硫系统由混合器、立式反应器、除尘器、吸收剂干粉制备及输送系统、脱硫灰输送及存储系统、电气控制和在线监测系统等构成。详见工艺流程图。

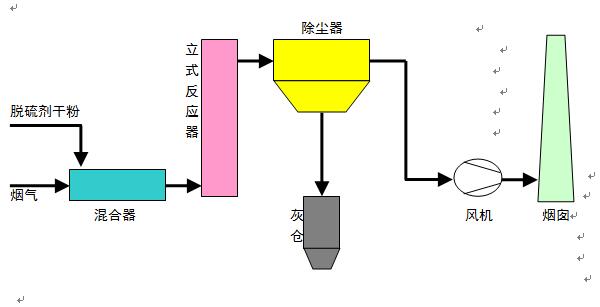

工艺流程

工艺过程

烟气进入混合器，在混合器内与来自吸收剂制备系统、细度符合要求的脱硫剂干粉均匀混合，混合后进入立式反应器，在立式反应器内脱硫剂与烟气中的酸组分充分接触，脱除SO₂，然后进入除尘器（电除尘器或布袋除尘器），除去烟气中的烟尘和灰粒。净化后的烟气通过风机进入烟囱排入大气。

    除尘器捕集的脱硫灰，通过脱硫灰输送系统进入灰仓贮存或回用。

主要特点

1)流程简单，系统设备少。

2)系统占地面积少，布置灵活，适合于场地紧缺的场合。

3)系统不使用水，有利于节约水资源。

4)系统不存在腐蚀问题，无需防腐。

5)脱硫效率与喷入的脱硫剂干粉的特性有关，当采用钠基脱硫剂时，可达80%，对脱硫剂的纯度及细度的要求较高。
