系统组成

选择性催化还原法脱硝系统一般由还原剂系统（包括储存、制备、供应）、催化反应系统（包括烟道、氨的稀释、混合、喷射、反应器等装置）、公用系统（蒸汽、水、压缩空气等）、电气控制和在线监测系统等构成。详见工艺流程图。

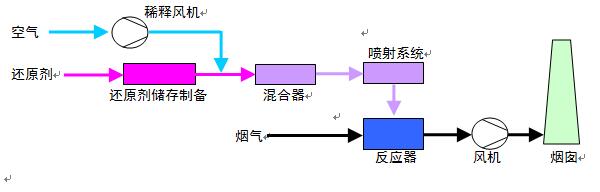

工艺流程

工艺过程

烟气进入SCR反应器，与喷射系统喷入的氨（气）均匀混合。通过反应器内的催化剂床层，在催化剂的作用下，将烟气中的NOx还原成N2和H2O。

该法所用还原剂可为氨水、液氨或尿素。

采用氨水作还原剂时，应使用质量浓度为20-25%的氨水溶液，氨和空气的混合气体应高于水冷凝温度。

采用液氨作还原剂时，液氨经液氨蒸发器蒸发后产生氨，与稀释风混合后进入喷射系统。

采用尿素作还原剂时，尿素制氨有水解和热解两种形式。水解制氨时，尿素溶液经水解反应器所得产物进入缓冲罐，然后与稀释风混合后进入喷射系统；热解制氨时，尿素溶液经热分解器分解，分解产物经稀风混合降温后进入喷射系统。

主要特点

1)     脱硝效率比选择性非催化还原法（SNCR）高，可达90%。

2)     运行稳定，氨逃逸率低。

3)  该技术与选择性非催化还原法（SNCR）相比，投资高、占地大。
